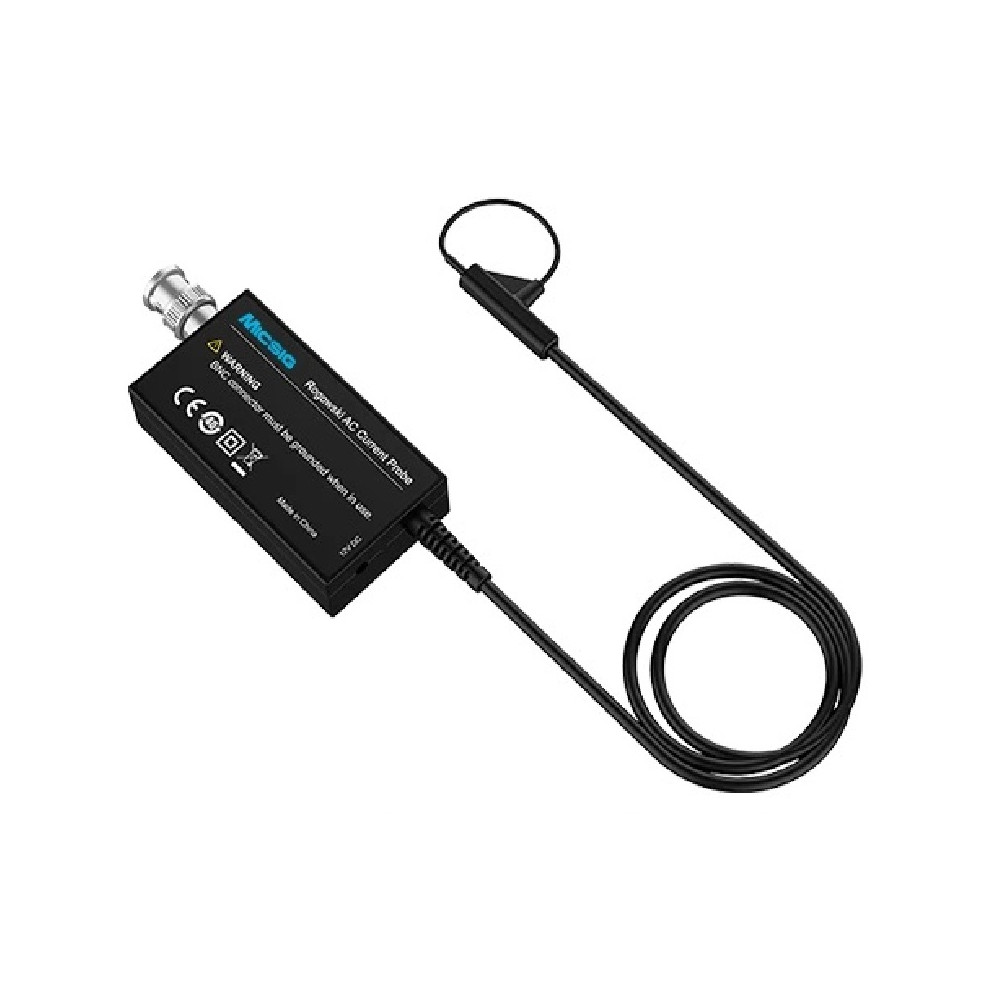

Micsig RCP120XS-80 Sonde de courant CA 60A / 30Mhz
949 €
1 138,80 € TVA INCLUSE
Bande passante : 34Hz - 30MHz
Section transversale minimale de la bobine (diamètre) : 1,6 mm
Précision (typique) : 2 %
Courant de crête : 120Apk(crête)
Interface : BNC
Micsig RCP120XS-80
Sonde de courant
La sonde de courant Micsig RCP de la série Rogowski mesure les courants alternatifs jusqu'à 12000 Apk (Selon le modèle), offre une bande passante maximale de 30MHz. Avec une impédance d'insertion quasi nulle, les sondes minimisent les interférences sur le circuit testé. Les bobines présentent une résistance à haute tension (jusqu'à 10 kVpk) et prennent en charge la personnalisation du diamètre de section de la bobine, du périmètre et de la longueur du plomb pour accueillir des scénarios d'application complexes.
Il dispose d'une interface BNC standard pour une utilisation avec n'importe quel oscilloscope. Sa conception compacte et flexible résout facilement le problème de pièce difficile à atteindre, et le diamètre de la bobine prend en charge la personnalisation pour répondre à plus d'exigences de test.
Mesurer le courant Id de MOSFET
Excellentes capacités de mesure à haute fréquence, gère facilement les signaux à grande vitesse et modifie rapidement les formes d'onde de courant, aidant à observer les composants harmoniques à haute fréquence lors de la mesure du courant Id des MOSFET.
(Signal mesuré avec le RCP600XS-80)
La plus petite section transversale de bobine
La bobine de la série RCP-XS a un diamètre de section de seulement 1,6 mm, passant sans effort à travers le pas de plomb étroit des dispositifs semi-conducteurs tels que TO-220 et TO-47.
La conception flexible la plus compacte a facilement résolu le problème de pièce difficile à atteindre, le support de diamètre de bobine personnalisé fait pour répondre à plus d'exigences de test
Interface BNC
Interface BNC standard à utiliser sur n'importe quel oscilloscope.
Applications
● Mesure du courant dans les entraînements moteurs et en particulier les mesures de qualité de puissance dans les circuits VSD, UPS ou SMPS
● Test à double impulsion pour mesurer les courants de broches de puces MOSFET et IGBT en matériaux tels que SiC et GaN
● Mesure du courant de charge et du courant harmonique de haut niveau dans l'électronique de puissance
● Mesure de courants sinusoïdaux, pulsés ou transitoires à haute fréquence
● Mesure des courants alternatifs dans le système d'alimentation en 3 phases
● Mesure de la consommation d'énergie dans les semi-conducteurs
● Mesure du courant de fréquence de puissance de 50/60Hz
● Développement et diagnostic de convertisseur de puissance
Spécifications clés
|
Série RCP-XS |
RCP60XS-80 |
RCP120 XS-80 |
RCP300 XS-80 |
RCP600 XS-80 |
RCP1200 XS-80 |
RCP3000 XS-80 |
RCP6000 XS-80 |
RCP12000 XS-80 |
RCP300 XS-200 |
RCP600 XS-200 |
|---|---|---|---|---|---|---|---|---|---|---|
| Pic de courant | 60Apk | 120Apk | 300Apk | 600Apk | 1200Apk | 3000Apk | 6000Apk | 12000Apk | 300Apk | 600Apk |
| Bande passante | 70Hz -30MHz | 34Hz-30MHz | 10Hz-30MHz | 8Hz-30MHz | 5Hz-30MHz | 4Hz-30MHz | 4Hz-30MHz | 2Hz-30MHz | 10Hz -20MHz | 7Hz -20MHz |
| Sensibilité de sortie |
100mV/A (10x) |
50mV/A (20x) |
20mV/A (50X) |
10mV/A (100X) |
5mV/A (200X) |
2mV/A (500X) |
1mV/A (1000X) |
0.5mV/A (2000X) |
20mV/A (50X) |
10mV/A (100X) |
|
Peak di/dt |
4kA/μs | 8kA/μs | 20kA/μs | 40kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 20kA/μs | 40kA/μs |
| Tension d'isolation maximale de la bobine |
3kVpk ( pièce de bobine de Rogowski seulement) |
|||||||||
RCP***XS-80: Tour de bobine de 80 mm.
RCP***XS-200: Tour de bobine de 200 mm.
|
Série RCP-S |
RCP120S-200 |
RCP300S-200 |
RCP600S-200 |
RCP1200S-200 |
RCP3000S-200 |
RCP6000S-200 |
RCP6000S-700 |
RCP12000S-700 |
| Pic de courant | 120Apk | 300Apk | 600Apk | 1200Apk | 3000Apk | 6000Apk | 6000Apk | 12000Apk |
| Bande passante | 14Hz - 25MHz | 7Hz - 25MHz | 5Hz - 25MHz | 5Hz - 25MHz | 3Hz - 25MHz | 2Hz - 25MHz | 3Hz-10MHz | 2Hz-10MHz |
| Sensibilité de sortie | 50mV/A(20x) | 20mV/A (50X) | 10mV/A(100X) | 5mV/A (200X) | 2mV/A(500X) | 1mV/A(1000X) | 1mV/A(1000X) | 0.5mV/A(2000X) |
| Peak di/dt | 8kA/μs | 20kA/μs | 40kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs |
| Tension d'isolation maximale de la bobine |
5kVpk ( pièce de bobine de Rogowski seulement) |
|||||||
RCP***S-200: Tour de bobine de 200 mm.
RCP***S-700: Tour de bobine de 700 mm.
|
Série RCP-M |
RCP120M-200 |
RCP300M-200 |
RCP600M-200 |
RCP1200M-200 |
RCP3000M-200 |
RCP6000M-200 |
RCP6000M-700 |
RCP12000M-700 |
| Pic de courant | 120Apk | 300Apk | 600Apk | 1200Apk | 3000Apk | 6000Apk | 6000Apk | 12000Apk |
| Bande passante | 14Hz - 25MHz | 7Hz - 25MHz | 5Hz - 25MHz | 5Hz - 25MHz | 3Hz - 25MHz | 2Hz - 25MHz | 3Hz-10MHz | 2Hz-10MHz |
| Sensibilité de sortie | 50mV/A(20x) | 20mV/A (50X) | 10mV/A(100X) | 5mV/A (200X) | 2mV/A(500X) | 1mV/A(1000X) | 1mV/A(1000X) | 0.5mV/A(2000X) |
| Peak di/dt | 8kA/μs | 20kA/μs | 40kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs |
|
Tension d'isolation maximale de la bobinet |
8kVpk ( pièce de bobine de Rogowski seulement) |
|||||||
RCP***M-200: Tour de bobine de 200 mm.
RCP***M-700: Tour de bobine de 700 mm.
|
Série RCP-L |
RCP1200L-700 |
RCP3000L-700 |
RCP6000L-700 |
RCP12000L-700 |
| Pic de courant | 1200Apk | 3000Apk | 6000Apk | 12000Apk |
| Bande passante | 5Hz - 10MHz | 4Hz - 10MHz | 3Hz - 10MHz | 2Hz-10MHz |
| Sensibilité de sortie | 5mV/A (200X) | 2mV/A(500X) | 1mV/A(1000X) |
0.5mV/A (2000X) |
| Peak di/dt | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs |
| Tension d'isolation maximale de la bobinet |
10kVpk (Pièce de bobine Rogowski uniquement) |
|||
RCP***L-700: 700 mm de circonférence
|
Modèle |
Série RCP-XS, Série RCP-S , Série RCP-M , Série RCP-L |
|||||||
| Précision (typique) | 2% | |||||||
| Alimentation électrique | DC 12V | |||||||
| Longueur du câble | 1.5m, de l'intégrateur à la bobine, personnalisable | |||||||
| Impédance de sortie |
1MΩ |
|||||||
| Interface |
Universal BNC |
|||||||
