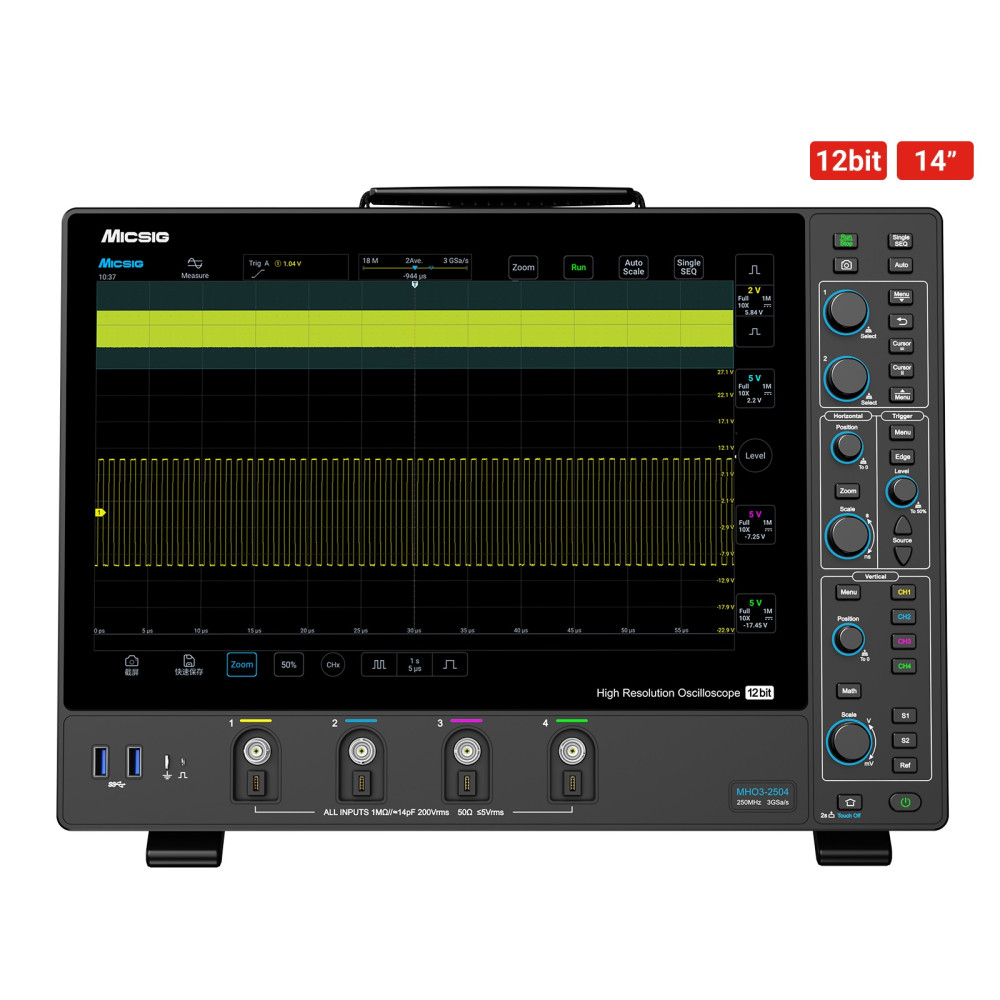

Micsig MHO3-3504 Oscilloscope tactile mixte 4 canaux / 350MHZ 3GSa/s 12 bits
2886.31 €
3 463,57 € TVA INCLUSE
Oscilloscope tactile haute performance
Écran : 14" , 1920*1200
Bande passante : 500 MHz
Taux d'échantillonnage : 3GSa/s
Profondeur de mémoire : 360 Mpts
Résolution verticale : 12 bits
Canaux analogiques : 4
Décodage de protocole série : CAN, CAN FD, LIN, SPI, I 2 C, UART , 1553B, 429
Série Micsig MHO3
Oscilloscopes hautes performances
Les oscilloscopes de la série Micsig MHO3 disposent de 4 canaux analogiques et d'une bande passante jusqu'à 500 MHz (selon le modèle) , d'un taux d'échantillonnage en temps réel de 3GSa/s etprofondeur de mémoire de 360Mpts. Avec un corps ultra fin de 3,58 cm et adapté au montage mural, l'espace sur le bureau est considérablement économisé. L'écran tactile de 14" avec une résolution de 1920 x 1200 fournit des formes d'onde extrêmement claires. La série MHO 3 utilise un ADC 12 bits haute résolution avec jusqu'à 4096 niveaux, vous permettant de voir clairement les détails de la forme d'onde. plus complet et plus clair.
Taux de capture de forme d'onde de 230 000 wfms/s
Écran tactile antireflet 14" , résolution 1920 x 1200 px
Interface utilisateur ultra conviviale , facile à utiliser
Interface de sonde spéciale Mic-OPI™ , avec gradation automatique
Application mobile, télécommande PC, Contrôle via
Stockage interne SCPI 32G
Interface utilisateur ultra conviviale , facile à utiliser
Interface de sonde spéciale Mic-OPI™ , avec gradation automatique
Application mobile, télécommande PC, Contrôle via
Stockage interne SCPI 32G
Décodage des protocoles série : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, etc
Résolution verticale 12 bits
Bande passante maximale de 500 MHz (selon le modèle)
Capture de données simultanée multicanal
Filtrage de bande passante passe-haut/bas
bruit < 80 μVrms
Fonction de stockage segmenté
Fonction mathématique et FFT avancée
Bande passante maximale de 500 MHz (selon le modèle)
Capture de données simultanée multicanal
Filtrage de bande passante passe-haut/bas
bruit < 80 μVrms
Fonction de stockage segmenté
Fonction mathématique et FFT avancée
Résolution verticale de 12 bits
La série MHO 3 dispose d'un ADC haute résolution 12 bits avec jusqu'à 4 096 niveaux, soit 16 fois plus grand que le ADC 8 bits traditionnel, aidant les utilisateurs à observer les détails des formes d'onde de manière plus complète et plus claire.
interface utilisateur plus conviviale
Equipée du système d'exploitation SigTestUI™ axé sur les instruments de mesure et basé sur plus de 10 ans d'expérience dans la conception d'interfaces utilisateur, la série MHO 3 a évolué pour simplifier toutes les interfaces utilisateur. Il permet de comprendre rapidement son utilisation de manière intuitive en quelques minutes seulement.
Connectivité complète
Interface de sonde Mic-OPI™, identifie automatiquement l'atténuation passive de la sonde, un seul clic pour continuer l'étalonnage automatique. (Valable également pour les accessoires standards avec adaptateur BNC). Il dispose également d’une connectivité hôte USB 3.0, USB Type-C, LAN, HDMI, Trigger out, etc.
Faible bruit
Le bruit de la série MHO 3 est inférieur à 80 μVrms avec une bande passante totale de 500 MHz (selon le modèle), permettant de capturer avec précision les signaux faibles mais importants lors du débogage du circuit.
Grande profondeur de mémoire et acquisition de stockage segmenté.
La profondeur de mémoire jusqu'à 360 Mpts offre une excellente fidélité du signal, le stockage segmenté divise l'espace de stockage limité en plusieurs petits segments et collecte plusieurs événements déclencheurs dans un seul espace de stockage, capture efficacement les signaux cibles plusieurs fois sur une longue période et les reproduit pour une analyse ultérieure.
Filtre numérique matériel
Le filtrage numérique matériel peut laisser passer ou bloquer sélectivement les composants du signal dans une plage de fréquences spécifique, ce qui est très utile pour analyser des bandes de fréquences spécifiques d'un signal ou pour observer les changements dans des composants de fréquence spécifiques.
Large choix de sondes.
En plus des sondes passives BNC standard, la série MHO 3 prend en charge la connexion à toutes les sondes Micsig : sondes isolées par fibre optique, sondes différentielles haute tension et sondes de courant AC/DC.
| Modèle | MHO3-5004 | MHO3-3504 | MHO3-2504 |
|---|---|---|---|
| Bande passante | 500MHz | 350 MHz | 250 MHz |
| Temps de remontée |
≤0,7ns | ≤1ns | ≤1,4ns |
| Canaux analogiques | 4 | 4 | 4 |
| Taux d'échantillonnage en temps réel | 3GSa/s | 3GSa/s | 3GSa/s |
| Profondeur de la mémoire | 360 Mpts | 360 Mpts | 360 Mpts |
| Résolution verticale | 12 bits | ||
| Max. taux de capture de forme d'onde | 230 000 wfms/s | ||
| Bruit | <80μVrms | ||
| Interfaces | Hôte USB 3.0, USB Type C, HDMI, sortie déclencheur | ||
| Écran | Écran tactile complet de 14", résolution 1920 x 1200 | ||
| Dimensions/Poids net | 400*280*35.8mm/4.3kg | ||
MHO3-3504
Fiche technique
- Canaux d'oscilloscope
- 4
- Bande passante de l'oscilloscope (Mhz)
- 350
- Profondeur de mémoire (Mpts)
- 360
- Décodage des protocoles série
- Oui
- Taux de capture (wfm/s)
- 230k
- Taille de l'écran
- 14
- Bits
- 12
