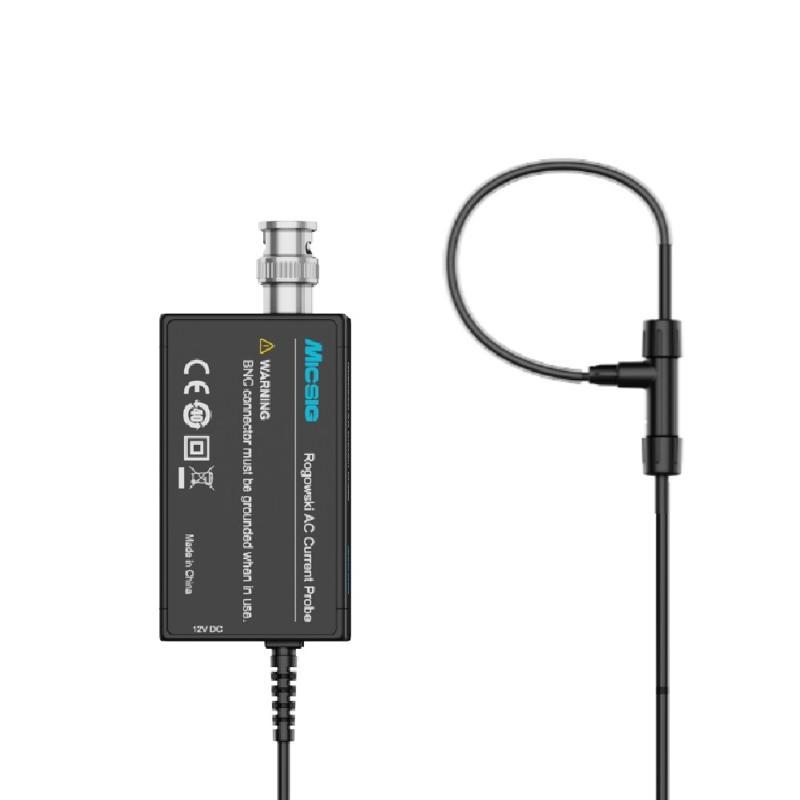

Micsig RCP12000M-700 Sonde de courant CA 12000A/2Hz-10MHz
1049 €
1 269,29 € TVA INCLUSE
12000A/2Hz-10MHz. La sonde de courant de type Rogowski de la série Micsig RCP mesure les courants alternatifs jusqu'à 12000 Apk et offre une bande passante maximale de 30 MHz. Grâce à une impédance d'insertion quasi nulle, les sondes minimisent les interférences sur le circuit testé. Les bobines présentent une haute résistance aux surtensions (jusqu'à 10 kVpk) et permettent la personnalisation du diamètre de la section transversale, du périmètre et de la longueur des câbles pour s'adapter à des scénarios d'application complexes.
Série Micsig RCP
Sondes de courant alternatif
_1764903523.png)
La sonde de courant Rogowski de la série Micsig RCP mesure les courants alternatifs jusqu'à 12 000 Apk et offre une bande passante maximale de 30 MHz. Avec une impédance d'insertion presque nulle, les sondes minimisent les interférences avec le circuit testé. Les bobines présentent une résistance à haute tension (jusqu'à 10 kVpk) et prennent en charge la personnalisation du diamètre de la section transversale, du périmètre et de la longueur du fil de la bobine pour s'adapter à des scénarios d'application complexes.
Il dispose d'une interface BNC standard pour une utilisation avec n'importe quel oscilloscope. Sa conception compacte et flexible résout facilement le problème des pièces difficiles à atteindre, et le diamètre de la bobine prend en charge la personnalisation pour répondre à davantage d'exigences de test.
Mesurer le courant d'identification du MOSFET
Le RCP possède d'excellentes capacités de mesure haute fréquence, gère facilement les signaux à grande vitesse et les formes d'onde de courant changeant rapidement, aidant ainsi à observer les composantes harmoniques haute fréquence lors de la mesure du courant Id des MOSFET.
(Signal mesuré avec le RCP600XS-80)
Plus petite section de bobine
La bobine de la série RCP-XS a un diamètre de section transversale de seulement 1,6 mm, traversant sans effort le pas de fil étroit des dispositifs semi-conducteurs tels que le TO-220 et le TO-47.
La conception flexible la plus compacte a facilement résolu le problème des pièces difficiles à atteindre, le support du diamètre de la bobine est personnalisé pour répondre à davantage d'exigences de test.
Interface BNC
Interface BNC standard à utiliser sur n'importe quel oscilloscope.
_1741932983.png)
Applications
Mesure de courant dans les variateurs de vitesse et en particulier mesures de qualité d'énergie dans les circuits VSD, UPS ou SMPS
Tests à double impulsion pour mesurer les courants de broche des puces MOSFET et IGBT fabriquées à partir de matériaux tels que SiC et GaN
Mesure du courant de charge et du courant harmonique de rang élevé dans l'électronique de puissance
Mesure de courants sinusoïdaux, pulsés ou transitoires haute fréquence
Mesure des courants alternatifs dans un système d'alimentation triphasé
Mesurer la consommation électrique des semi-conducteurs
Mesure du courant de fréquence industrielle 50/60 Hz
Développement et diagnostic de convertisseurs de puissance
Spécifications clés
RCP***XS-80 : Diamètre de section de bobine 1,6 mm ; longueur de bobine 80 mm.
RCP***XS-200 : Diamètre de section de bobine 1,6 mm ; longueur de bobine 200 mm.
RCP***S-200 : Diamètre de section de bobine 3,0 mm ; longueur de bobine 200 mm.
RCP***S-700 : Diamètre de section de bobine 3,0 mm ; longueur de bobine 700 mm.
RCP***M-200 : Diamètre de section de bobine 4,5 mm ; longueur de bobine 200 mm.
RCP***M-700 : Diamètre de section de bobine 4,5 mm ; longueur de bobine 700 mm.
RCP***L-700 : Diamètre de section de bobine 8,0 mm ; longueur de bobine 700 mm.
