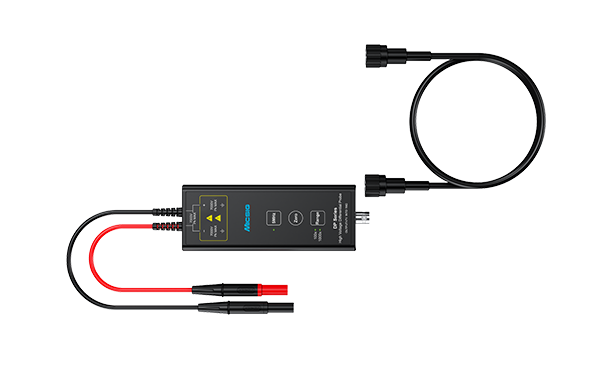

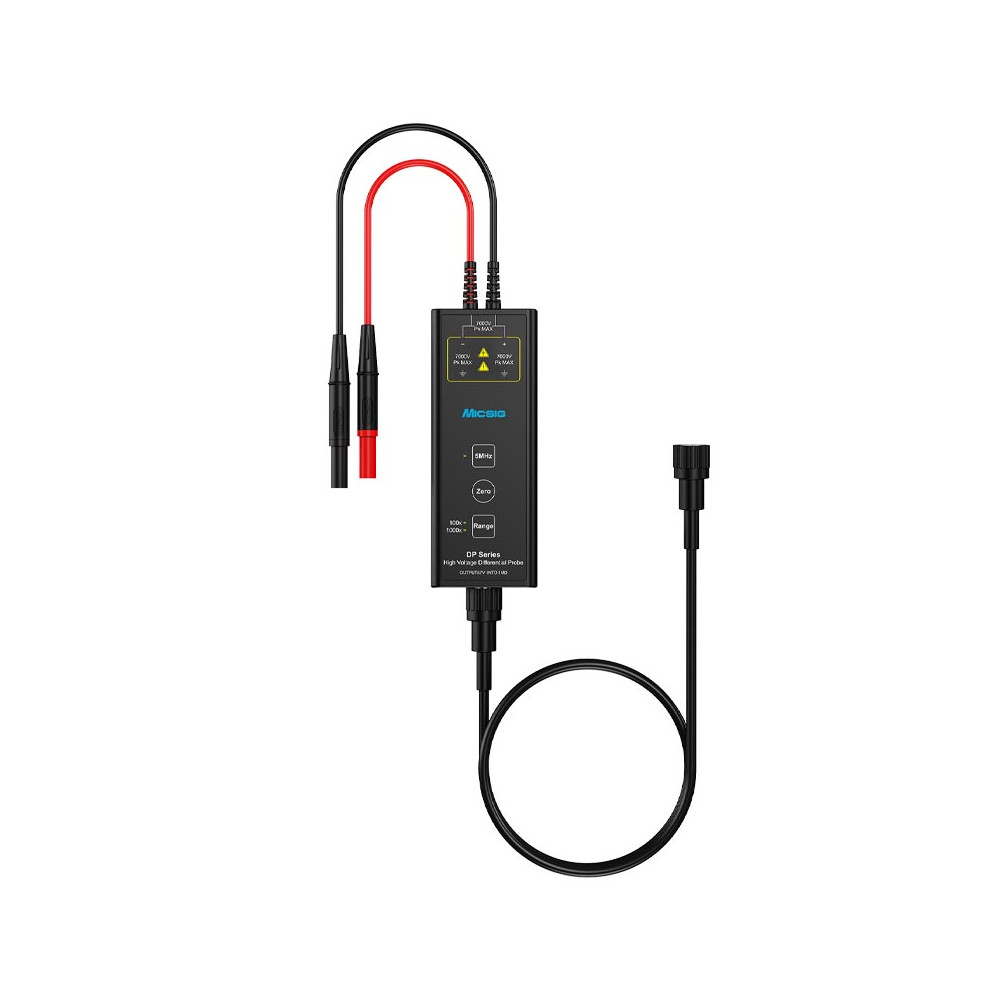

Micsig DP700 Sonde Différentielle Haute Tension (100MHz, 700V 20X/200X)

Les sondes différentielles haute tension de la série Micsig DP offrent une bande passante de 100-200 MHz et une tension d'entrée maximale de 7000 Vpk. Avec une interface BNC standard, ils sont compatibles avec les oscilloscopes de la plupart des marques. Les caractéristiques comprennent l'étalonnage à un seul bouton, l'alarme de surcharge, la mémoire d'arrêt de la plage, les plages de double tension et une conception à haute résistance et à faible capacité pour minimiser la charge. La sonde offre de fortes performances en amplitude-fréquence, et un taux de rejet élevé en mode commun.

La programmation basée sur les commandes permet des tests automatisés. La fonction de limite de bande passante de 5 MHz permet de supprimer le bruit à haute fréquence, offrant des formes d'onde plus claires.

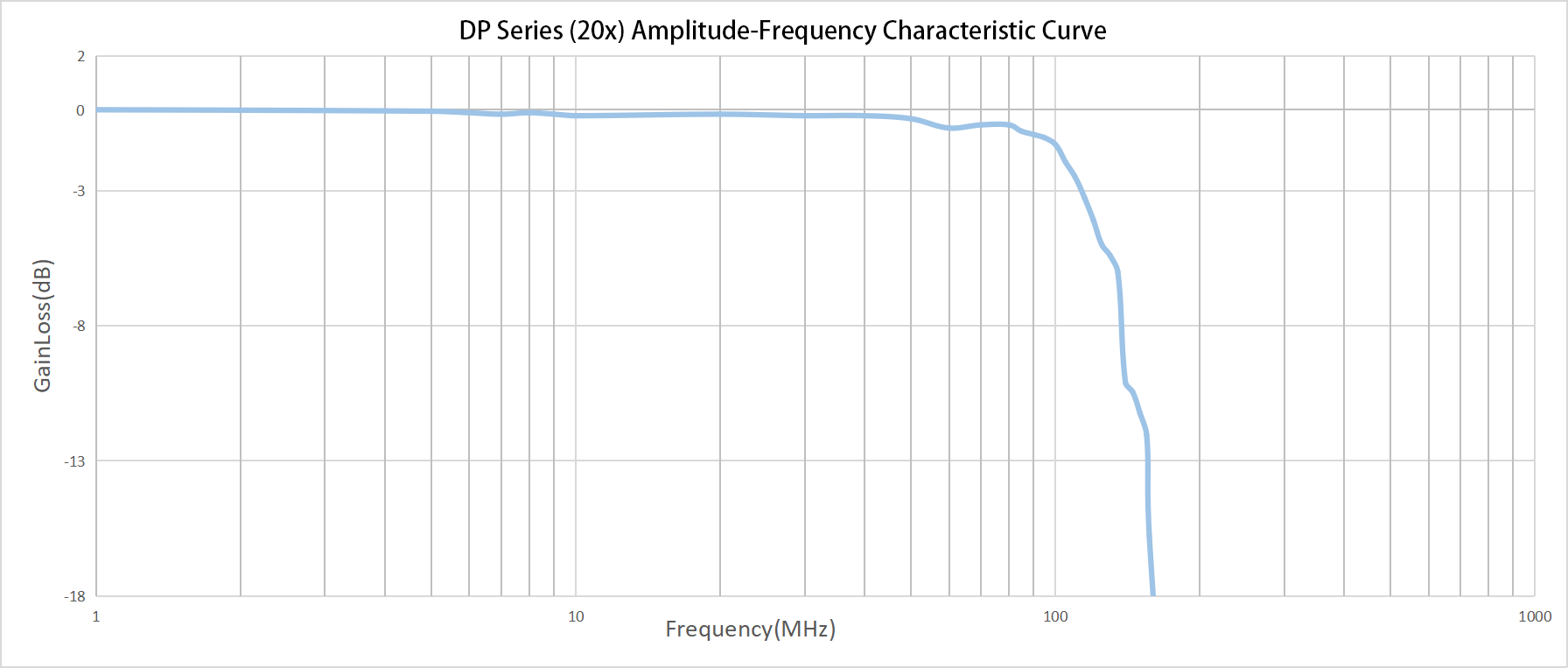

Excellente planéité de bande passante

La série DP présente une excellente planéité de bande passante. Dans la bande passante de 100 MHz, la variation de gain/perte est faible. Maintient la précision du test de signal, même dans la bande passante haute fréquence.

Haute précision, haute CMRR

Une impédance d'entrée élevée et une faible capacité d'entrée, un effet de charge minimisé, améliore considérablement la précision du signal différentiel. Capacité de rejet de mode commun élevé, capable de répondre à des mesures flottantes de grandes tensions de mode commun à haute fréquence.

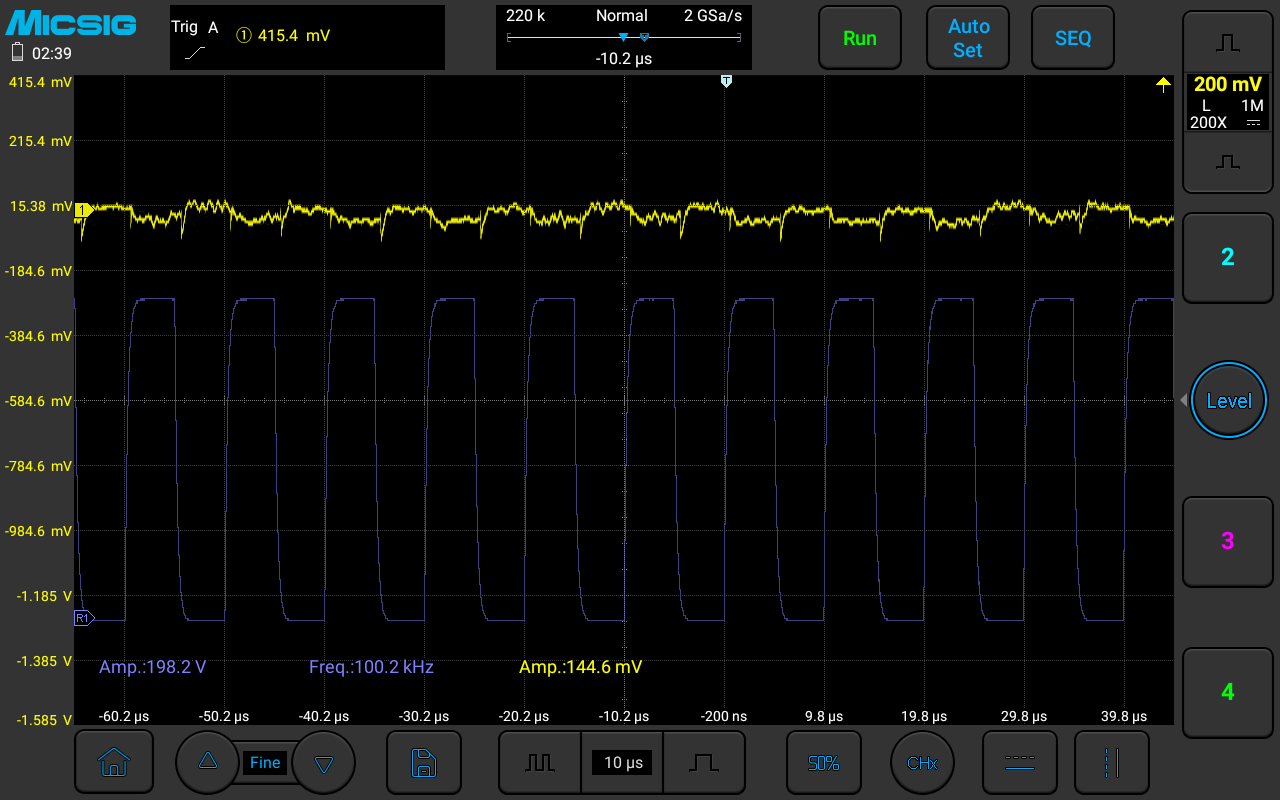

CH1: @ 100KHz, 198.2V, amplitude de sortie du signal en mode commun 144.6mV, CMRR > -63dB

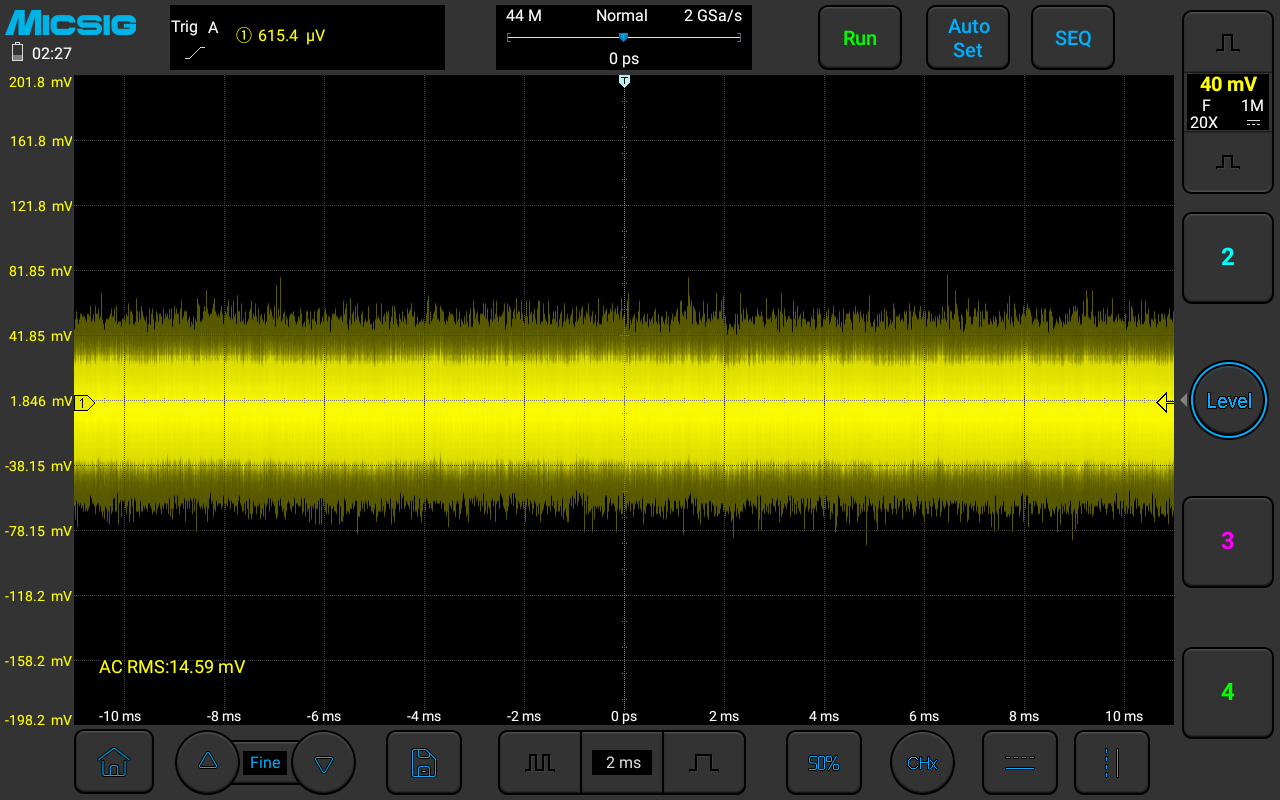

Faible bruit

Résultats du test DP700: Le bruit de bande passante est de 14,59mVrms (20X).

Limite de bande passante 5MHz

En mesurant la fréquence de commutation FET dans la plupart des alimentations de commutation, la sonde DP élimine efficacement le bruit à haute fréquence.

Réglage rapide zéro

Il suffit de court-circuiter les câbles de test et appuyez sur le bouton zéro pour ajuster à zéro rapidement.

Sélection à double classement

Améliore le rapport signal sur bruit, répond à plus d'exigences de test.

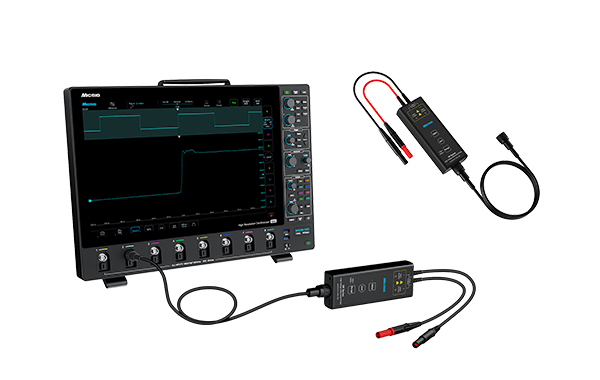

Interface BNC

Interface BNC standard, compatible avec n'importe quel oscilloscope.

Alarme de surtension

Flashs LED, bourdonnant en émettant rapidement des "bips", indiquant une alerte de tension hors de portée.

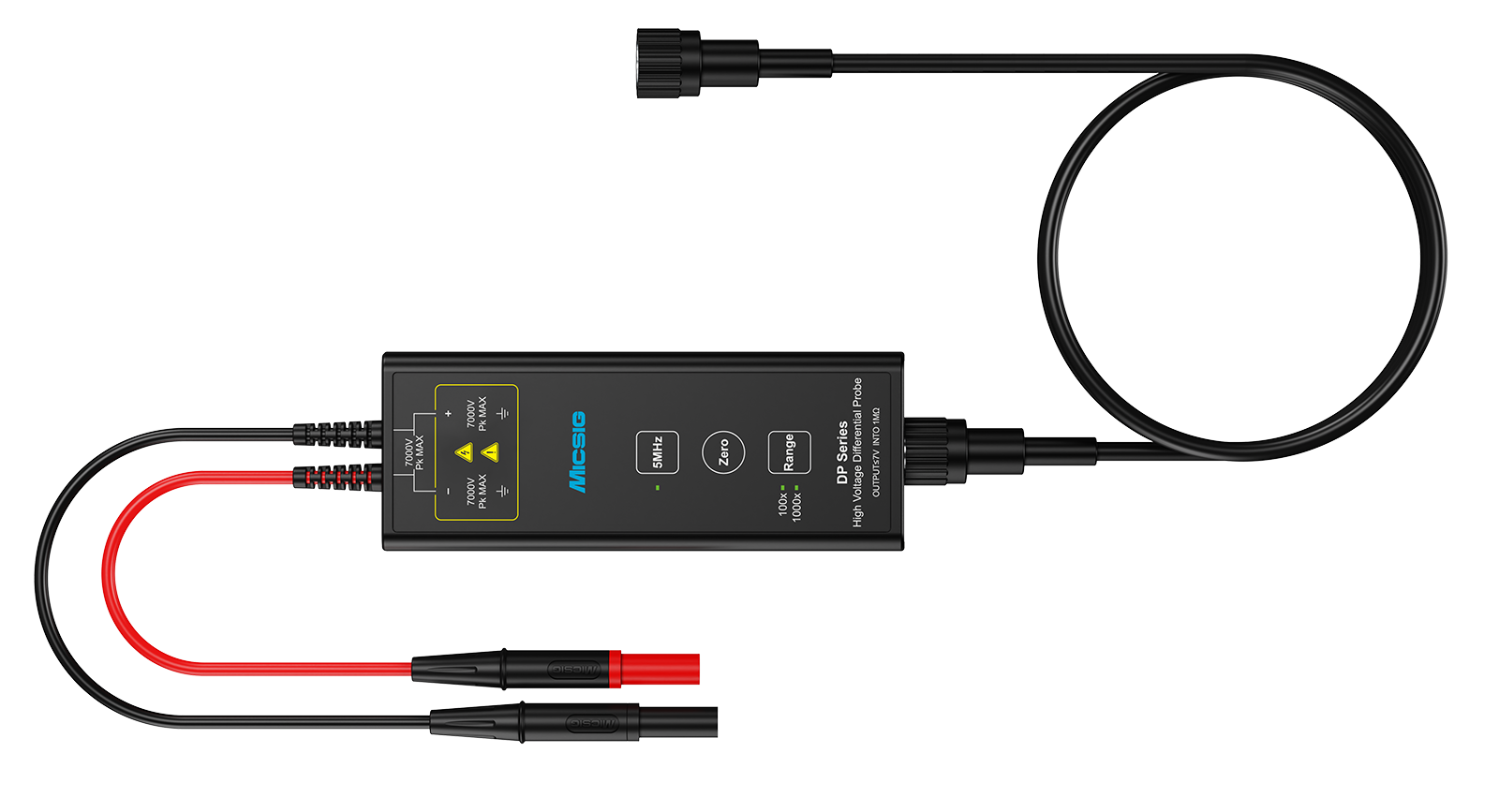

Design compact et exquis

Beaucoup plus petit que les sondes différentielles traditionnelles.

Applications

● Mesures flottantes

● Mesures d'isolation haute tension

● Conception d'alimentation commutée

● Conception de convertisseur de puissance

● Onduleurs, alimentations UPS

● Soudage, alimentations électrodéposition

● Conception électronique de ballast

● Conception de l'entraînement moteur

● Chauffage par induction, cuisinière à induction

● Conception d'écrans CRT

● Appareils électriques basse tension

● Expériences de puissance électronique et entraînement électrique
